Проектирование осуществляется по следующим основным этапам:
Сбор данных. Для этого запрашиваются все чертежи, схемы тепловых сетей, а также технические условия с указанием какое оборудование планируется устанавливать. На этапе планирования центрального участка также проводиться работы, связанные с инженерным изысканием и геодезическими данными по результатам проведения замеров углов и высот на местности специальными приборами: нивелирами и теодолитами.
Вычисление тепловых потерь. Для центрального участка обязательно рассчитываются тепловые потери. Для этих целей необходимо учитывать разницу температур наружного и внутреннего воздуха, а также на сколько обеспечивает теплосбережение стены здания и сооружения и потолочные перекрытия, окон и некоторых особенностей планировки конструкций. Полученные результаты будут учтены при планировании центрального участка.

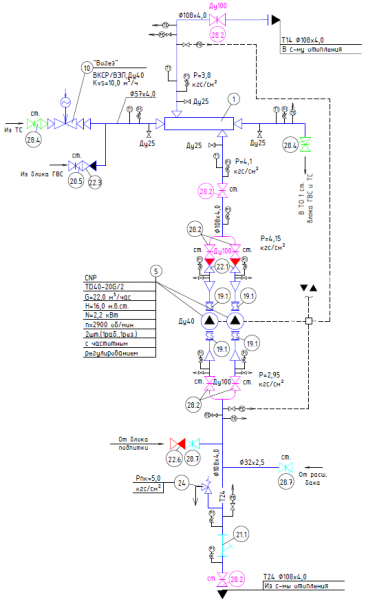

Выбор технических устройств и подготовка схемы монтажа тепловых распределений. На этом шаге осуществляется выбор таких устройств как теплообменники, насосное оборудование, арматура, которая будет использоваться для подачи, перекрытия и регулировки среды, поставляемой в систему. Задача по подготовке центрального снабжения теплом предусматривает выбор схемы соединительных линий, в том числе зависимая и независимая. Первое из списка означает, что теплоноситель будет направлен прямо от непосредственного источника теплоснабжения, второй это отдельный контур, который считается наиболее гибким и обеспечивает большую защищенность от негативных последствий. Выбор всей системы непосредственно зависим от температурного режима и системы гидравлики.
Выполнение задач. Осуществления этого мероприятия по устройству пункта проводится следующим образом: изначально специалистами выполняются расчеты, которые учитываются при выборе насосного оборудования и определения значения потери давления тепловых распределений. Проектирование включает в себя разработку компоновочной схемы размещения устройств в пункте распределения, каким образом будут обвязываться узлы, размещение схем трубопроводов. Система диспетчеризации прорабатывается отдельно.
Разработка проектирования. При разработке подготавливается пояснительная записка, планы компоновки, принципиальные схемы, спецификации используемых материалов, оборудование.
После подготовки документации на центральные участки необходимо провести согласование с организациями, занимающимися поставкой теплоснабжения, а также копаниями, на которые возложен контроль за правильностью ведения работы.
На стадии монтажа теплового участка сети, компании, являющиеся разработчиками проекта, должны производить авторский контроль над выполнением данных работ, это важно, чтобы все, что учтено в проекте было учтено в реальности.
Перечень основных нюансов:
Центральные участки для обеспечения здании и сооружений тепловым ресурсом, как правило, выполняются отдельно стоящими, также имеется возможность сопряжения их с иными помещениями производственного назначения. Стоит отметить важный критерий, что показания предельного уровня шума и вибрации должны соответствовать нормативным показателям. Замеры этих критериев также проводятся после обустройства пункта и если ПДУ не будут соответствовать требованиям санитарных норм, то принимаются все меры, чтобы обеспечить соответствие нормативам.
Решения конструктивного характера тепловых распределений. Ремонтная площадка монтируется по непосредственному габариту блока, поход у ней должен быть доступным и достаточно удобным, а проход должен составлять как минимум 700 мм. Если планируется устанавливать крупный бак, то необходима тепловая изоляция с гидравлическими затворами и с элементами ограждения.
Комфортные условия для обслуживающего персонала. Для того чтобы обеспечить требования охраны труда для обслуживающего персонала в пункте, необходимо внутри помещения теплового распределения разместить санитарный узел, обустроить комнату приема пищи, помещение для отдыха и раздевалку.
Расширение помещения. При разработке чертежей системы стоит отметить, что должна быть предусмотрена возможность расширения зоны обслуживания. Выполняется это за счет дополнительных вводов и выводов технического оборудования пунктов.
Все процессы должны быть автоматизированы, что существенно снижает расходы на эксплуатацию. Привлекаются к проектированию специализированные компании, имеющие лицензию и сертификаты.
Спектр поставляемого оборудования:
Мы работаем с лучшими производителями.
NOVAL, Uponor, Grundfos, K-Flex, Wilo, Danfoss, Siemens, НЛМК, TECOFI, ROCKWOOL, Hilti, Schneider Electric, ABB, Alfa Laval, РИДАН, Reflex, БРОЕН, Текон-Автоматика
Ниже мы постараемся ответить на самые популярные вопросы по теме проектирования тепловых пунктов.
Если Вы не нашли ответа на какой-то свой вопрос, то обязательно звоните нам по телефону +7 (495) 921-94-94 и мы с радостью ответим на все ваши вопросы.
При наличии в ООО «ТЭМП» собственного штата проектировщиков сроки проектных работ УУТЭ обычно составляют от 3 до 5 дней.
После проведенного обследования, и получения Технических условий из теплоснабжающей организации в первый же день уже готова будет монтажная схема, далее выполняется проект, распечатывается по необходимому стандарту, проходит проверку норм контроля, подписывается Заказчиком, и отвозится в теплоснабжающую организацию для согласования. Здесь сроки согласования выбирает сам Заказчик – от 5-и дней до 1 месяца. Одновременно с согласованием мы производим закупку материалов и оборудования по спецификации проекта. Непосредственно монтаж составит от 5 до 15 рабочих дней в зависимости от схемы (2-х,3-х,4-х трубная системы) и насыщенности УУТЭ. Вызываем инспектора ТСО, и после получения Акта ввода в эксплуатацию производим изоляционные работы. С момента выдачи Акта начинается учет тепловой энергии здания.
При модернизации тепловых установок, когда будет устанавливаться АИТП, предлагаем модернизировать УУТЭ, а также поставить современные приборы учета. Не бойтесь переплатить, через год-два вложенные средства окупятся. Значительная экономия на теплопотреблении и позволит вам в дальнейшем экономить.
С 1 января 2013 г запрещено подключение (технологическое присоединение) объектов капитального строительства потребителей к централизованным открытым системам теплоснабжения (горячего водоснабжения) для нужд горячего водоснабжения, осуществляемого путем отбора теплоносителя на нужды горячего водоснабжения.
Документом, подтверждающим окончание работ на АИТП, в том числе и пусконаладочных, является получение из теплоснабжающей организации стандартной формы 1 часть 2.
