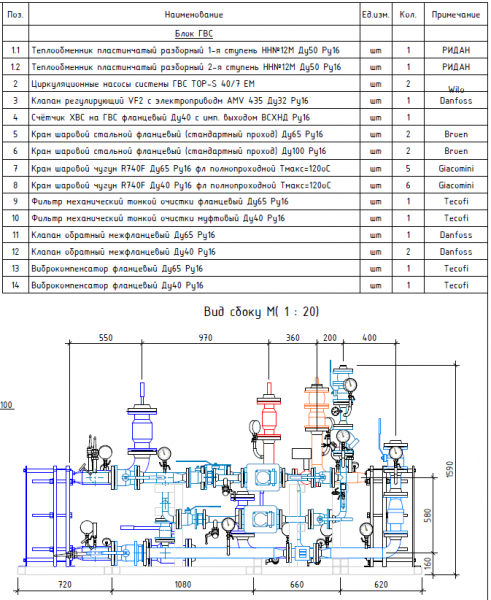

Проектирование тепловых пунктов

Типовой состав оборудования

Проектирование любых конструкций тепловых индивидуальных и центральных пунктов необходимо для устойчивой и надежной работы целого спектра оборудования. В его состав обычно входит следующее:

• теплообменники – для безопасной адаптации температуры при подогреве и разделении отдельных контуров;

• насосы циркуляционные, подпиточные и повысительные – для движения и обновления теплоносителя в трубах;

• приборы для учета – их монтируют для контроля давления и температуры, а также для контроля расчетов за ресурсы;

• клапаны и автоматика – для регулирования состояния всей системы, включая поддержание комфорта в доме при изменениях погоды;

• запорная арматура – для планового или аварийного перекрытия потоков при появлении необходимости.

Точный список с перечислением необходимых параметров и особенностей оборудования формируется именно при проектировании и обустройстве теплового пункта. Каждый компонент требует тщательного подбора, в ином случае возрастает риск аварии.

Необходимость проекта

Создание и согласование пакета схем и расчетов – способ обеспечить безопасность эксплуатации опасного объекта.

Повышенные значения давления и температуры – вот риск для операторов и жильцов. Прорыв трубопровода, выход из строя вентиля или радиатора – опасности, которых необходимо избежать.

Созданный по нормам и правилам проект является единственным способом получить долговечную и устойчивую систему коммуникаций.

Порядок разработки

Есть несколько типов таких объектов:

• ИТП – индивидуальный, рассчитан на одно здание или даже его часть;

• ЦТП – центральный, обеспечивает комфорт на уровне квартала, микрорайона;

• БТП – блочный, комплект монтируется на раме и может быть перевезен.

Типовой порядок разработки прост. В него входят обработка требований заказчика, сбор информации, составление и согласование проекта. Далее допускается переходить к монтажу, и зачастую приглашают другую компанию.

Последний шаг является ошибкой.

Для долговечности работы объекта стоит заказывать проектирование любых тепловых пунктов с монтажом и пусконаладкой «под ключ». Тогда специалисты одной компании будут владеть всем объемом информации и нести всю ответственность.

Техническое решение формируется следующим образом:

• получение исходных данных: анализ требований и пожеланий заказчика;

• получение технических условий у ресурсоснабжающей организации;

• выезд к месту будущего монтажа для выявления сложностей при монтаже;

• начальные расчеты по нагрузкам на все элементы и соединения ТП;

• расчеты для определения диаметров и гидравлического сопротивления;

• выбор подходящей схемы подключения контуров с учетом функциональности;

• компоновка оборудования и коммуникаций с учетом норм и правил;

• внесение в конструкцию компонентов для диспетчеризации;

• начальное согласование с заказчиком, внесение корректировок;

• детальное составление графических схем и необходимых расчетов;

• согласование записки с чертежами в ответственных инстанциях.

Полученный пакет документов – это гарантия выверенной долговечности системы для циркуляции теплоносителя требуемой температуры.

С готовым проектом допускается переходить к подбору и закупке труб, фитингов, клапанов, вентилей, насосов и прочих компонентов.

Правовая база

Проектирование даже наиболее простых тепловых пунктов требует учитывать действующие нормы и правила. В основе – такой документ как СП 510.1325800.2022, он устанавливает требования к формированию и эксплуатации ТП.

Существуют и другие своды правил. Так, одним из основных является СП 124.13330.2012, разработанный для обустройства теплосетей. Есть требования и для других систем – ХВС, ГВС, вентиляции, канализации.

Справиться с этим способны только профессионалы.

Почему мы

Компания «ТЭМП» приглашает заказать проектирование для нового или модернизируемого теплопункта. Детальная инженерная подготовка – наша работа.

С 2011 года мы ежедневно выполняем такую работу как:

• разработка и согласование технической документации для ИТП, БТП, ЦТП;

• взаимодействие с ресурсоснабжающими организациями;

• помощь с поставками для объектов и подключением;

• сервисное обслуживание «под ключ» и по разумным ценам.

«ТЭМП» – это опыт проектирования простых и комплексных тепловых пунктов.
