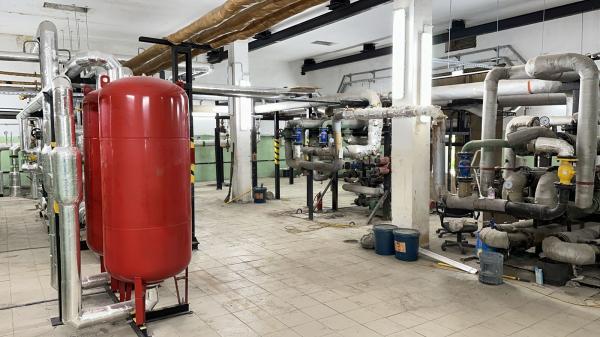

Перечень обязательных этапов выполнения монтажных работ:
Подготовительный. Перед тем как приступить к монтажу необходимо определиться с проектированием. Для этого заключается договор с подрядной организацией, обобщаются данные о тепловых нагрузках, протяженности участков, выбирается и закупается оборудование, схемы теплоснабжения рассчитываются. После того как проект подготовлен документация согласовывается с организацией вышестоящей. Подготавливается площадка для монтажа, в том числе выполняются работы нулевого цикла, закладывается фундамент, подводятся коммуникационные линии, обеспечивается доступ непосредственных исполнителей к обслуживанию.
Монтаж механики. Механическая часть центрального ввода включает в себя все возможные узлы учета, манометры, контур, преобразователи и иное оборудование.
Установка автоматики и электромонтажные операции. Выполняется устройство щитков для распределения энергии, котроллеров, разных датчиков, зачастую внедряется зависимая от погодных условий автоматическая система, которая необходимо для регулировки температурного режима между наружным и внутренним воздухом в пункте.
Пусконаладка. После того как схема центрального ввода полностью собрана начинается следующий этап – это гидроиспытания центрального узла. Для работы необходимо подготовить воду с температурой от +5 градусов по Цельсию. Подается пробное давление и выдерживается, после чего проверяются все участки сети, и если нет течи и разгерметизации соединений, то испытания считаются успешно пройденными., а если обнаружены недочеты, то необходимо их устранить в определенное заказчиком время.
Сдача. Тепловой узел далее сдается заказчику для дальнейшей эксплуатации. Для этого подготавливается акт сдачи, который подписывается и согласовывается заинтересованными сторонами.
Для обустройства тепловой линии применяются специальные приборы и устройства, которые непосредственно входя в состав сети:
Узел учет тепла. В состав центрального узла входит прибор учета тепла, расходомерные приборы, температурные датчики и датчики показания давления. Все нужно для контроля за общим расходом теплового носителя.
Ввод в пункте. К общей магистральной линии центрального ввода присоединяются коммуникации, поэтому следует оставить участок линии для примыкания к общей тепловой системе. Это, как правило арматура запорная и фильтр для фильтрования воды и иного ресурса от загрязнений, во избежания разного рода отложений на трубопроводах.
Узел для определения давления. Установка такого конструктивного значения в пункт предусматривает защищенность системы от перепадов давления разных показателей, что обеспечивает надежность и балансировку контура, а также способствует стабильности подачи ресурса в пункт.
Линия горячего теплообеспечения. На основании разработанной схемы данная линия может быть выполнена как в закрытом или открытом исполнении. На этой магистрали обязательна установка теплообменников и регуляторов расхода.
Отопительный контур. Схема расположения теплового элемента может быть зависимой или независимой, в зависимости от данных проектирования. Если из общей магистральной сети подается ресурс напрямую, то это первый вариант, а если нагревание воды осуществляется во втором контуре, то это относится ко второму варианту.
Подпитка системы. В пункт производится монтаж системы подпитки, в том числе устанавливается расширительный бак для компенсации температурного расширения и восполнения утечек.
Технические устройства приобретаются сертифицированными, прошедшими поверку, а также дополнительно проверяют непосредственно на рабочем месте.
Существует несколько нюансов, которые необходимо соблюдать:
Соблюдать алгоритм. Не следует браться за следующий пункт, если не смонтирован первый.
Обязательно руководствоваться инструкциями и техническими описаниями, проверять маркировки завода-изготовителя, схемы технических документов и паспортов.
Специфика объекта теплоснабжения должна быть также учтена при обустройстве.
Необходимо соблюдать меры безопасности в полном объеме при работах в тепловых участках.
Стоит доверить профессионалам выполнения этих задач, так как от качества их выполнения зависит надежность функционирования центральных магистралей. Только специализированная организация сумеет произвести качественный монтаж тепловой магистрали.
Спектр поставляемого оборудования:
Мы работаем с лучшими производителями.
NOVAL, Uponor, Grundfos, K-Flex, Wilo, Danfoss, Siemens, НЛМК, TECOFI, ROCKWOOL, Hilti, Schneider Electric, ABB, Alfa Laval, РИДАН, Reflex, БРОЕН, Текон-Автоматика
Ниже мы постараемся ответить на самые популярные вопросы по теме проектирования тепловых пунктов.
Если Вы не нашли ответа на какой-то свой вопрос, то обязательно звоните нам по телефону +7 (495) 921-94-94 и мы с радостью ответим на все ваши вопросы.
При наличии в ООО «ТЭМП» собственного штата проектировщиков сроки проектных работ УУТЭ обычно составляют от 3 до 5 дней.
После проведенного обследования, и получения Технических условий из теплоснабжающей организации в первый же день уже готова будет монтажная схема, далее выполняется проект, распечатывается по необходимому стандарту, проходит проверку норм контроля, подписывается Заказчиком, и отвозится в теплоснабжающую организацию для согласования. Здесь сроки согласования выбирает сам Заказчик – от 5-и дней до 1 месяца. Одновременно с согласованием мы производим закупку материалов и оборудования по спецификации проекта. Непосредственно монтаж составит от 5 до 15 рабочих дней в зависимости от схемы (2-х,3-х,4-х трубная системы) и насыщенности УУТЭ. Вызываем инспектора ТСО, и после получения Акта ввода в эксплуатацию производим изоляционные работы. С момента выдачи Акта начинается учет тепловой энергии здания.
При модернизации тепловых установок, когда будет устанавливаться АИТП, предлагаем модернизировать УУТЭ, а также поставить современные приборы учета. Не бойтесь переплатить, через год-два вложенные средства окупятся. Значительная экономия на теплопотреблении и позволит вам в дальнейшем экономить.
С 1 января 2013 г запрещено подключение (технологическое присоединение) объектов капитального строительства потребителей к централизованным открытым системам теплоснабжения (горячего водоснабжения) для нужд горячего водоснабжения, осуществляемого путем отбора теплоносителя на нужды горячего водоснабжения.
Документом, подтверждающим окончание работ на АИТП, в том числе и пусконаладочных, является получение из теплоснабжающей организации стандартной формы 1 часть 2.
