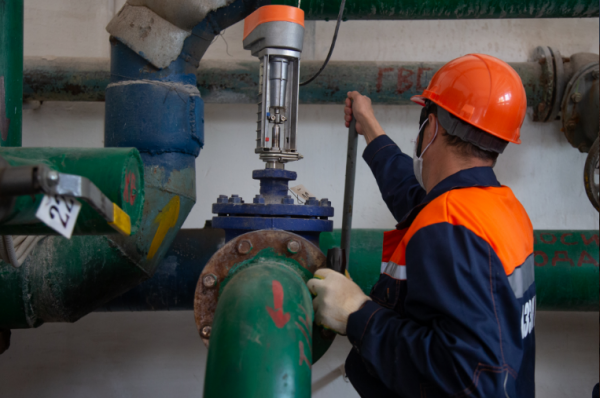

Гидравлические испытания

О цели проведения

Главная и основная цель выполнения мероприятий по гидравлической проверке – это подтверждение исправности системы при нахождении ее под давлением, в том числе выявление дефектов, трещин, слезок и потения у таких устройств как трубопроводы, теплообменники и иного оборудования.

Методика позволяет убедится в исправности технических средств в целях дальнейшей безаварийной эксплуатации.

О проведении процедуры

Порядок проведения работ заключается в следующем:

• Подготовительный. Проводится осмотр визуально, проверяются сварные швы, арматура, опоры, подвески, резьбы, фланцы и иное. Производится очистка перед гидравлическими проверками с помощью щёток и иных материалов, при необходимости выполняется продувка и убирается лишний мусор. От других магистральных линий очищается участок сети, для этого устанавливаются заглушки с обеих сторон. Заглушки – это специально изготовленные изделия для обеспечения герметичности во время исследований, но при этом не допускается применение арматуры.

• Заполнения магистралей средой. Постепенно производится заполнение устройств водой, но перед этим важно удалить весь воздух. Для того чтобы воздушная смесь была полностью удалена, необходимо установить элементы -воздушники. Открытыми воздушники держат до тех пор, пока не будет пузырьков. Если имеются пробки воздуха, то это обстоятельство может привести к гидравлическому удару и результаты конечные будут искажены.

• Пробное создаётся постепенно, без рывков. Величина скорости подъема составляет от 0,002 до 0,2 давления в минуту. Это выполняется для избежания гидравлического удара. Для того чтобы осуществить контроль, необходимо установить пару манометров поверенных. За показаниями приборов необходимо следить в течение длительного времени. Также проверяется состояние швов сварных, соединений, арматуры.

• Выдержка.

•  Вся система находится под водной средой в течение 10 до 30 минут, а если линия магистральная, то время может быть увеличено.

• Медленное снижение давления. Давление постепенно уменьшается до рабочего и вновь осуществляется осмотр всех технических устройств.

По завершению операций вода сливается и все оборудование отсоединяется.

В каких случаях необходимо проводить испытания

В технические устройства подается давление, превышающее рабочее на 25 или 50 %. Такая величина получена из расчета механических и физических свойств материала и иных параметров по формулам.

Перечень случаев, когда требуется непосредственное выполнение испытаний:

• После того как оборудование изготовлено, а также выполнены отдельные его элементы на заводе-изготовителе;

• После выполнения монтажных работ, в их числе трубопроводов, технических систем и многого другого;

• После проведения реконструкции или модернизации участка, а также ремонтных сварочных работ всей системы или отдельных ее элементов;

• При эксплуатации системы гидравлики, после ремонтных работ, выполненных сваркой;

• При эксплуатации оборудования, а также смеси пара и воды;

• Во время проведения испытаний, тех освидетельствований и диагностик.

О ряде рисков и нюансов

Перечень важных обстоятельств, учитываемых при непосредственном выполнении испытаний:

• Безопасность. При испытаниях не допускается находится в опасной зоне, при этом подъем показателя среды обязательно требуется контролировать с особой осторожностью.

• Специалисты должны пройти проверку знаний по гидравлическим исследованиям технического оборудования. Результаты проверки должны быть занесены в протокол, а на руки должны быть выданы удостоверения.

• Регламенты и нормативные акты. Необходимо четко соблюдать все требования регламентов и нормативных документов.

• Пневматические операции. В ряде случаев гидравлика может быть заменена пневматикой, к примеру, если температура воздуха отрицательная и не получается обеспечить нагрев воды. Система заполняется воздухом или инертными газами. Для проведения операции будет требоваться более жесткий контроль.

• Могут быть обнаружены дефекты. По результатам проверки данные дефекты устраняются, после повторно устройства заполняется водой и проводятся исследования. Под высоким ресурсом не допускается подчеканка швов.

По результатам работ гидравлических задач подготавливается акт, который подписывается заинтересованными лицами, согласовывается с ресурсоснабжающей компанией. Чтобы провести работы профессионально стоит обратится в специализированную компанию, обладающую специальным разрешением.
